La chiave per scegliere un filo intrecciato piatto in rame o un filo intrecciato in rame rotondo è determinare se il proprio scenario applicativo valorizza maggiormente l'area di contatto e la stabilità strutturale o se valorizza maggiormente la flessibilità di flessione e la comodità del cablaggio.

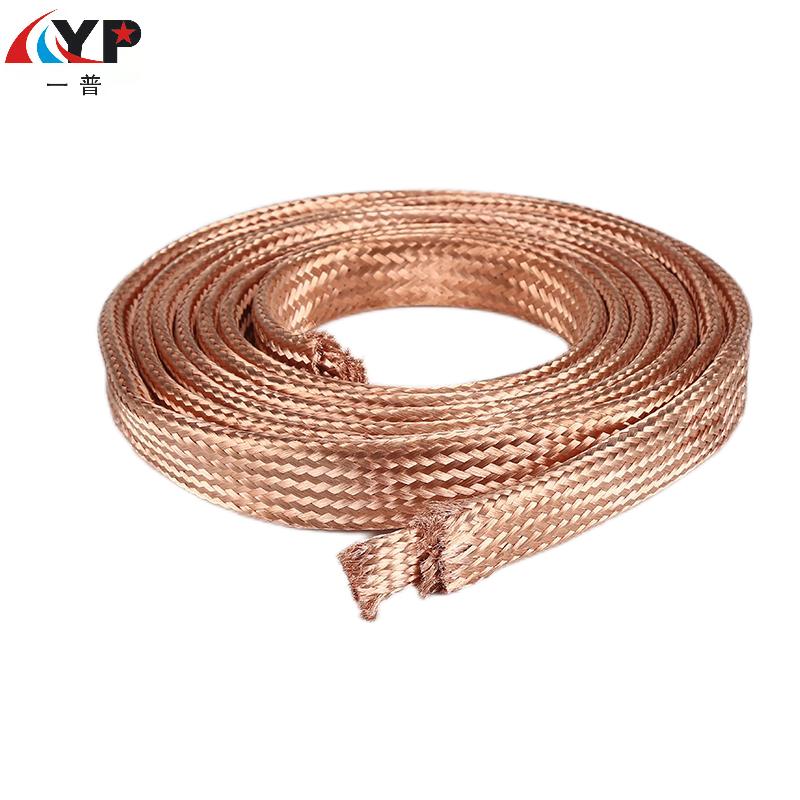

Filo piatto intrecciato in rame- adatto per connessioni fisse, correnti elevate e applicazioni antisismiche
Se si verificano le seguenti situazioni, dare priorità ai cavi piatti:
-Gli oggetti collegati sono piastre piatte, come linee di uscita di trasformatori, sbarre di quadri e contatti di interruttori automatici. Una forma piatta può adattarsi perfettamente, aumentare l'area di contatto e ridurre la resistenza di contatto.
-Sono presenti vibrazioni nell'apparecchiatura, ad esempio quando è collegata a motori o motori diesel di grandi dimensioni. La sua struttura intrecciata può smorzare efficacemente le vibrazioni ed è più resistente alla fatica rispetto alle barre di rame a filamento singolo.
-Necessità di prevenire l'allentamento: non è facile disperdersi dopo il taglio e le estremità del filo non necessitano di un trattamento speciale durante l'installazione, rendendo l'operazione più conveniente.
-Trasporto di corrente elevata: in scenari di corrente elevata (come centinaia o addirittura migliaia di ampere), i cavi piatti hanno un'area di dissipazione del calore maggiore e solitamente hanno una capacità di trasporto di corrente migliore rispetto ai cavi circolari della stessa area di sezione trasversale.

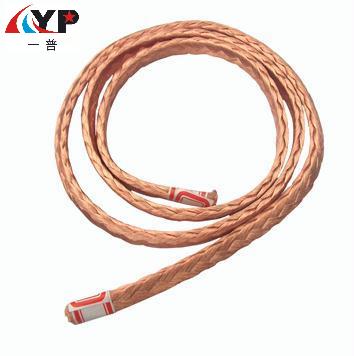

Filo tondo intrecciato in rame- adatto per cablaggi flessibili, collegamenti di movimento e spazi ristretti
Se vengono soddisfatte le seguenti caratteristiche, le linee circolari sono una scelta più adatta:
-Lo spazio per il cablaggio è stretto e tortuoso, come negli angoli degli armadi elettrici e richiede l'installazione di condutture. La struttura ritorta dei fili tondi è estremamente morbida e presenta un raggio di curvatura molto ridotto.
-I componenti di collegamento richiedono movimento, come i cavi delle spazzole di carbone per i motori e i giunti attivi per i robot. La flessibilità dei fili circolari li rende meno soggetti a rotture durante piegature ripetute.
-Il percorso di installazione non è fisso: se è necessario regolare la posizione della connessione in cantiere, il filo tondo è più facile da piegare e modellare manualmente.
-Requisiti di cablaggio universali: come cavo flessibile universale, collega vari componenti elettrici convenzionali.
Riepilogo:
Passaggio 1: osserva la forma del terminale di connessione
-Se si tratta di un terminale piatto (come sbarra collettrice, sbarra collettrice in rame) → scegliere un cavo piatto.
-Se si tratta di un terminale circolare (come un terminale o un bullone), è possibile utilizzarli entrambi, ma i cavi circolari sono più flessibili e i cavi piatti devono essere crimpati con estremità circolari.
Passaggio 2: controllare il percorso e l'ambiente di installazione
-Il percorso è fisso, diritto o solo leggermente curvo → scegli una linea piatta.
-Il percorso è complesso, richiede più curve o passa attraverso buchi stretti → scegli una linea circolare.
